7B 시리즈 피팅은 BSP 암나사 타입입니다. 대부분의 유압 호스 요구 사항을 충족시키기 위해 02에서 32까지의 완벽한 크기가 YH 유압으로 제조됩니다. YH는 미터법, JIC, NPT, ORFS, JIS 미터법, BSPT 등과 같은 다른 유형의 나사산을 생산할 수 있습니다. 유압 제품이 필요한 경우 당사에 이메일을 보내주십시오. 우리 공장에서 완전한 크기와 유형을 찾을 수 있습니다.
√ 부품 번호 : 7B (BSP Female)
√ 크기 : 02에서 32까지 YH 유압으로 생산 가능
√ 코팅 : 황색 아연 도금; 흰색 아연 도금; 크롬 도금 (실버)
√ 표준 : Eaton 생산 표준; 다른 사람은 괜찮지 만 파트 번호를 제시해야합니다.
√ 맞춤형 : 샘플 또는 도면을 OEM 서비스에 제공 할 수 있습니다.
BSP 암 어댑터 피팅 도면
기술 데이터 표
| 실 | 치수 | |||
| PART NO. | 이자형 | 에프 | 엘 | S1 |
| 7B-02 | G1 / 8 "X28 | G1 / 8 "X28 | 22 | 14 |
| 7B-04 | G1 / 4 "X19 | G1 / 4 "X19 | 24 | 19 |
| 7B-06 | G3 / 8 "X19 | G3 / 8 "X19 | 26 | 22 |
| 7B-08 | G1 / 2 "X14 | G1 / 2 "X14 | 32 | 27 |
| 7B-10 | G5 / 8 "X14 | G5 / 8 "X14 | 36 | 30 |
| 7B-12 | G3 / 4 "X14 | G3 / 4 "X14 | 36 | 32 |
| 도 7B-16 | G1 "X11 | G1 "X11 | 40 | 41 |
| 7B-20 | G1.1 / 4 "X11 | G1.1 / 4 "X11 | 44 | 50 |
| 7B-24 | G1.1 / 2 "X11 | G1.1 / 2 "X11 | 45 | 55 |
| 7B-32 | G2 "X11 | G2 "X11 | 54 | 70 |
5B9 시리즈는 90도 BSP 남성 60도 시트이며 BSP 암나사 타입입니다. 우리의 공장에는 1/8 '에서 1.1 / 4' '크기의 완전한 크기 생산이 포함됩니다. 기술 데이터가 테이블에 표시됩니다. 우리는 고객의 요구에 크기 차이 제조를 환영합니다. 우리의 품질을 확인하기 위해 테스트를 위해 5 개 미만의 샘플을 보낼 수 있습니다.
√ 부품 번호 : 5B9 (BSP 여성 90도, BSP 여성 60도 좌석)
√ 관련 제품 : 5B (직선형); 5B4 (팔꿈치 45도)
√ 재질 : 45 탄소강; 20 탄소강 (연강); 스테인레스 스틸; 놋쇠; 다른 사람
√ 표준 : 수상자 (이튼) 제작 기준
√ 배송 : 10 일 이내 또는 인보이스에 따라
√ 포트 : 닝보 (가장 가까운); 상하이; 광저우; 다른 사람
엘보 BSP 어댑터 피팅 도면
기술 데이터 표
| 실 | 치수 | ||||
| PART NO. | 이자형 | 에프 | 에이 | 비 | S1 |
| 5B9-02 | G1 / 8 "X28 | G1 / 8 "X28 | 30 | 28 | 17 |
| 5B9-04 | G1 / 4 "X19 | G1 / 4 "X19 | 33 | 33 | 19 |
| 5B9-06 | G3 / 8 "X19 | G3 / 8 "X19 | 37 | 37 | 22 |
| 5B9-08 | G1 / 2 "X14 | G1 / 2 "X14 | 43 | 43 | 27 |
| 5B9-12 | G3 / 4 "X14 | G3 / 4 "X14 | 52 | 47 | 33 |
| 5B9-16 | G1 "X11 | G1 "X11 | 59 | 55 | 44 |
| 5B9-20 | G1.1 / 4 "X11 | G1.1 / 4 "X11 | 60 | 56 | 50 |
BSP 대신 BSP 남성 60도, BSP 여성 60도 원추형 분기 티 스레드는 고객들 사이에서 인기있는 시리즈입니다. YH는 기술 테이블 데이터에 표시되는 BB 시리즈의 전체 크기를 제공합니다. YH는 또한 NPT, BSPT, 미터법, ORFS, JIC 등 다른 스레드와 다른 항목을 생산할 수 있습니다. 우리의 제품은 주로 납품 전에 아연이나 크롬으로 코팅되어 있습니다.
√ 부품 번호 : BB (BSP 암 60도 BSP 여성 60도 원추형 티 포함)
√ 좋은 색상과 광택. 모든 어댑터 티는 버 및 불순물없이 세척됩니다.
√ 우리의 장점 : 고정밀도; 경쟁력있는 가격; 우수한 재료 관리
√ 운송 기간 : FOB (닝보) 및 CIF (고객 포트)는 일반적으로 인정됩니다.
√ MOQ : 다시 생산 된 항목에 대 한 300PCS
BSP 유압 티 그리기
기술 데이터 표
| 실 | 치수 | |||||
| PART NO. | 이자형 | 에프 | 에이 | 기음 | S1 | S2 |
| BB-02 | G1 / 8 "X28 | G1 / 8 "X28 | 19.8 | 5.5 | 11 | 14 |
| BB-04 | G1 / 4 "X19 | G1 / 4 "X19 | 25 | 5.5 | 14 | 19 |
| BB-06 | G3 / 8 "X19 | G3 / 8 "X19 | 26 | 6.5 | 17 | 22 |
| BB-08 | G1 / 2 "X14 | G1 / 2 "X14 | 30 | 8 | 22 | 27 |
| BB-12 | G3 / 4 "X14 | G3 / 4 "X14 | 40 | 11.5 | 27 | 32 |
| BB-16 | G1 "X11 | G1 "X11 | 43 | 11.5 | 33 | 41 |
| BB-20 | G1.1 / 4 "X11 | G1.1 / 4 "X11 | 59 | 12 | 44 | 50 |
1B 시리즈 대신에 BSP 수컷 60도 시트 보세 씰 쓰레드는 1/8 ''에서 2 ''까지의 크기를 가지며 YH 유압에서 품목을 많이 생산합니다. 1B 어댑터 피팅은 대부분 45 탄소강 재질로 제공됩니다. 그러나 우리 공장에서는 스테인레스 스틸이나 황동과 같은 다른 재질도 사용할 수 있습니다. 이러한 어댑터 피팅은 아연 도금 또는 크롬 도금으로 마무리됩니다.
√ 부품 번호 : 1B (BSP Male 60도 Seal Bonded Seal)
√ 종류 : 직선 (1B); 45도 엘보 (1B4); 90도 (1B9)
√ 색상 : 흰색; 노랑; 은
√ 크기 : 기술 데이터 테이블에 보인 인기있는 항목입니다; 제공되는 사양을 사용할 수있는 다른 제품이 있습니다.
√ 재고 : 대부분의 품목은 빠른 배달 시간을 위해 재고품으로 보관됩니다.
BSP 남성 어댑터 피팅 도면
기술 데이터 표
| 실 | 치수 | |||||
| PART NO. | 이자형 | 에프 | 에이 | 비 | S1 | 엘 |
| 1B-02 | G1 / 8 "X28 | G1 / 8 "X28 | 10 | 10 | 14 | 26 |
| 1B-02-04 | G1 / 8 "X28 | G1 / 4 "X19 | 10 | 12 | 19 | 28 |
| 1B-02-06 | G1 / 8 "X28 | G3 / 8 "X19 | 10 | 13.5 | 22 | 31.5 |
| 1B-02-08 | G1 / 8 "X28 | G1 / 2 "X14 | 10 | 16 | 27 | 34 |
| 1B-04 | G1 / 4 "X19 | G1 / 4 "X19 | 12 | 12 | 19 | 30 |
| 1B-04-06 | G1 / 4 "X19 | G3 / 8 "X19 | 12 | 13.5 | 22 | 33 |
| 1B-04-08 | G1 / 4 "X19 | G1 / 2 "X14 | 12 | 16 | 27 | 36 |
| 1B-04-10 | G1 / 4 "X19 | G5 / 8 "X14 | 12 | 17.5 | 30 | 38.5 |
| 1B-06 | G3 / 8 "X19 | G3 / 8 "X19 | 13.5 | 13.5 | 22 | 35 |
| 1B-06-08 | G3 / 8 "X19 | G1 / 2 "X14 | 13.5 | 16 | 27 | 37.5 |
| 1B-06-10 | G3 / 8 "X19 | G5 / 8 "X14 | 13.5 | 17.5 | 30 | 40 |
| 1B-06-12 | G3 / 8 "X19 | G3 / 4 "X14 | 13.5 | 18.5 | 32 | 42 |
| 1B-08 | G1 / 2 "X14 | G1 / 2 "X14 | 16 | 16 | 27 | 40 |
| 1B-08-10 | G1 / 2 "X14 | G5 / 8 "X14 | 16 | 17.5 | 30 | 42.5 |
| 1B-08-12 | G1 / 2 "X14 | G3 / 4 "X14 | 16 | 18.5 | 32 | 44 |
| 1B-10 | G5 / 8 "X14 | G5 / 8 "X14 | 17.5 | 17.5 | 30 | 44 |
| 1B-10-12 | G5 / 8 "X14 | G3 / 4 "X14 | 17.5 | 18.5 | 32 | 46 |
| 1B-10-16 | G5 / 8 "X14 | G1 "X11 | 17.5 | 20.5 | 41 | 50 |
| 1B-12 | G3 / 4 "X14 | G3 / 4 "X14 | 18.5 | 18.5 | 32 | 47 |
| 1B-12-16 | G3 / 4 "X14 | G1 "X11 | 18.5 | 20.5 | 41 | 49 |
| 1B-12-20 | G3 / 4 "X14 | G1.1 / 4 "X11 | 18.5 | 20.5 | 50 | 56 |
| 1B-16 | G1 "X11 | G1 "X11 | 20.5 | 20.5 | 41 | 53 |
| 1B-16-20 | G1 "X11 | G1.1 / 4 "X11 | 20.5 | 20.5 | 50 | 57 |
| 1B-16-24 | G1 "X11 | G1.1 / 2 "X11 | 20.5 | 23 | 55 | 60 |
| 1B-20 | G1.1 / 4 "X11 | G1.1 / 4 "X11 | 20.5 | 20.5 | 50 | 58 |
| 1B-20-24 | G1.1 / 4 "X11 | G1.1 / 2 "X11 | 20.5 | 23 | 55 | 61 |
| 1B-24 | G1.1 / 2 "X11 | G1.1 / 2 "X11 | 23 | 23 | 55 | 63 |
| 1B-24-32 | G1.1 / 2 "X11 | G2 "X11 | 23 | 25.5 | 70 | 66 |
| 1B-32 | G2 "X11 | G2 "X11 | 25.5 | 25.5 | 70 | 69 |
항목 9B는 BSP 암 60도 콘 플러그 대신 사용됩니다. 이 제품은 좋은 품질과 합리적인 가격으로 환영 받고 받아 들여지고 있습니다. YH는 BSP, BSPT, UNF, NPT 및 미터 나사와 같은 10000 가지 이상의 유압 피팅 및 어댑터를 생산하고 있습니다. 우리는 또한 OEM 서비스를 기꺼이 제공하려고합니다.
√ 부품 번호 : 9B (BSP 여성 60도 원추형 플러그)
√ 판매 : 제품 및 애프터 서비스에 대한 품질 보증; 좋은 가격을 제공하십시오; 지구를 보호하는 친환경 기술; OEM 및 ODM 서비스 제공
√ 품질 : 사용시 엄격하게 관리되는 재료. 완료되기 전에 제품 검사 100 %; 고정 된 기간에 작업 팀 또는 데이터 엔지니어에 의해 테스트 된 생산 라인; 포장되고 적재되기 전에 테스트 된 제품의 특성 및 양; YH Hydraulic의 QC tam
√ 시장 : 북미에 판매 된 제품; 남미 사람; 중동; 남아시아; 라틴 아메리카 주로
BSP 여성 플러그 도면
기술 데이터 표
| 치수 | |||
| PART NO. | 스레드 E | 기음 | S1 |
| 9B-04 | G1 / 4 "X19 | 5.5 | 17 |
| 9B-06 | G3 / 8 "X19 | 6 | 22 |
| 9B-08 | G1 / 2 "X14 | 7 | 27 |
| 9B-10 | G5 / 8 "X14 | 8.5 | 27 |
| 9B-12 | G3 / 4 "X14 | 9 | 32 |
| 9B-16 | G1 "X11 | 11 | 38 |
| 9B-20 | G1.1 / 4 "X11 | 11 | 50 |
| 9B-24 | G1.1 / 2 "X11 | 12 | 55 |
| 9B-32 | G2 "X11 | 15 | 70 |
1B4 어댑터 피팅은 45 ° BSP 남성 60 ° 시트 타입으로 서로 다른 기계의 연결에 널리 사용됩니다. 다양한 연결 요구 사항을 충족 할 수있는 YH 생산에 다양한 어댑터 부속품이 포함됩니다. 범용 나사 유형의 피팅은 YH 유압에서 찾아 선택할 수 있습니다. 우리 웹 사이트를 방문하거나 자세한 요구 사항에 대해 문의하십시오.
√ 부품 번호 : 1B4 (45 ° BSP 남성 60 ° 시트)
√ 크기 : 1/8 "에서 2"; 우리의 공장에서 다른 크기 나 차이점을 완성 할 수도 있습니다.
√ 나사 유형 : BSP 남성에서 BSP 남성까지
√ 관련 유형 : 스트레이트 유형 (1B); 90 ° 엘보 타입 (1B9)
√ 무료 샘플 : 5pcs 미만 제공.

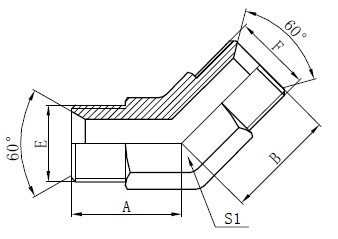

산업용 튜브 피팅 도면
기술 데이터 표
| 실 | 치수 | ||||
| PART NO. | 이자형 | 에프 | 에이 | 비 | S1 |
| 1B4-02-04 | G1 / 8 "X28 | G1 / 4 "X19 | 22 | 22 | 14 |
| 1B4-04 | G1 / 4 "X19 | G1 / 4 "X19 | 22 | 22 | 14 |
| 1B4-04-06 | G1 / 4 "X19 | G3 / 8 "X19 | 22 | 22 | 17 |
| 1B4-06 | G3 / 8 "X19 | G3 / 8 "X19 | 22 | 22 | 17 |
| 1B4-06-08 | G3 / 8 "X19 | G1 / 2 "X14 | 27 | 27 | 22 |
| 1B4-08 | G1 / 2 "X14 | G1 / 2 "X14 | 27 | 27 | 22 |
| 1B4-08-12 | G1 / 2 "X14 | G3 / 4 "X14 | 33 | 33 | 27 |
| 1B4-10 | G5 / 8 "X14 | G5 / 8 "X14 | 27 | 27 | 22 |
| 1B4-10-12 | G5 / 8 "X14 | G3 / 4 "X14 | 33 | 33 | 27 |
| 1B4-12 | G3 / 4 "X14 | G3 / 4 "X14 | 33 | 33 | 27 |
| 1B4-12-16 | G3 / 4 "X14 | G1 "X11 | 37 | 37 | 33 |
| 1B4-16 | G1 "X11 | G1 "X11 | 37 | 37 | 33 |
| 1B4-16-20 | G1 "X11 | G1.1 / 4 "X11 | 40 | 40 | 44 |
| 1B4-20 | G1.1 / 4 "X11 | G1.1 / 4 "X11 | 40 | 40 | 44 |
| 1B4-20-24 | G1.1 / 4 "X11 | G1.1 / 2 "X11 | 47 | 47 | 50 |
| 1B4-24 | G1.1 / 2 "X11 | G1.1 / 2 "X11 | 47 | 47 | 50 |
| 1B4-32 | G2 "X11 | G2 "X11 | 55 | 55 | 65 |
2B9는 BSP 암나사 형 60 ° 콘 나사 어댑터가있는 90 ° BSP 암나사 60 ° 시트 대신 사용됩니다. YH는 고객, 직원 및 공급 업체에 대한 만족과 성장을 제공 할 수있는 성공적인 비즈니스를 구축 할 것입니다. 제품 부분을 위해 우리는 국제 표준을위한 생산 능력과 품질 관리를 개선하고 유압 기계에 더 잘 사용합니다.
√ 부품 번호 : 2B9 (나사산 타입 : 90도 BSP 암수 60도, BSP 암컷 60도 콘)
√ 크기 : 표준 데이터 테이블에 제공된 기술 데이터 테이블에 제공됩니다. 다른 크기의 판매에 문의하십시오.
√ 가공 : 재료 품질 관리에서 완제품 포장 순서
√ 색상 : 흰색; 노랑; 실버 (일반적인 것들)
√ 배달 시간 : 가장 빠른 시간에 필요한 항목 및 수량에 따라
BSP 엘보 커넥터 드로잉
기술 데이터 표
| 실 | 치수 | |||||
| PART NO. | 이자형 | 에프 | 에이 | 기음 | S1 | S2 |
| 2B9-02 | G1 / 8 "X28 | G1 / 8 "X28 | 19.8 | 5.5 | 11 | 14 |
| 2B9-04 | G1 / 4 "X19 | G1 / 4 "X19 | 29 | 5.5 | 14 | 19 |
| 2B9-04-06 | G1 / 4 "X19 | G3 / 8 "X19 | 30 | 6.5 | 17 | 22 |
| 2B9-06 | G3 / 8 "X19 | G3 / 8 "X19 | 30 | 6.5 | 17 | 22 |
| 2B9-06-04 | G3 / 8 "X19 | G1 / 4 "X19 | 30 | 5.5 | 17 | 19 |
| 2B9-08 | G1 / 2 "X14 | G1 / 2 "X14 | 37 | 8 | 22 | 27 |
| 2B9-08-06 | G1 / 2 "X14 | G3 / 8 "X19 | 37 | 6.5 | 22 | 22 |
| 2B9-10 | G5 / 8 "X14 | G5 / 8 "X14 | 37 | 10.5 | 22 | 30 |
| 2B9-10-08 | G5 / 8 "X14 | G1 / 2 "X14 | 37 | 8 | 22 | 27 |
| 2B9-12 | G3 / 4 "X14 | G3 / 4 "X14 | 43 | 11.5 | 27 | 32 |
| 2B9-16 | G1 "X11 | G1 "X11 | 47 | 11.5 | 33 | 41 |
| 2B9-20 | G1.1 / 4 "X11 | G1.1 / 4 "X11 | 59 | 12 | 44 | 50 |
| 2B9-24 | G1.1 / 2 "X11 | G1.1 / 2 "X11 | 61 | 13 | 50 | 55 |
| 2B9-32 | G2 "X11 | G2 "X11 | 66 | 16 | 65 | 70 |
1BJ9는 BSP 수나 사와 JIC 수나사 타입의 유압 호스 어댑터 중 하나입니다. YH Hydraulic은 카본 스틸뿐만 아니라 스테인리스 스틸을 사용하여 정밀하게 제작 된 다양한 종류의 어댑터를 제공합니다. 여러 가지 크기와 사양으로 제공되며 산업 품질 및 기능 표준을 준수합니다.
√ 부품 번호 : 1BJ9 (BSP 90도 남성 60도 JIC 수컷 74도 콘)
√ 재질 : 탄소강 # 45; 탄소강 # 20; 스테인레스 스틸
√ 표준 : SAE J514; SAE J1453; DIN 2353; DIN3865 (인기있는 것들)
√ 코팅 : 아연 도금; 니켈 도금; 크롬 도금; 용융 아연 도금
√ 배달 시간 : 재고 제품에 대한 일주일
√ 샘플 서비스 : PC 5 대 미만은 무료입니다.
BSP 유압 어댑터 도면
기술 데이터 표
| 실 | 치수 | ||||
| PART NO. | 이자형 | 에프 | 에이 | 비 | S1 |
| 1BJ9-04 | G1 / 4 "X19 | U7 / 16 "X20 | 27 | 29 | 14 |
| 1BJ9-04-05 | G1 / 4 "X19 | U1 / 2 "X20 | 27 | 29 | 14 |
| 1BJ9-04-06 | G1 / 4 "X19 | U9 / 16 "X18 | 27 | 29 | 14 |
| 1BJ9-06 | G3 / 8 "X19 | U9 / 16 "X18 | 29 | 30 | 17 |
| 1BJ9-06-08 | G3 / 8 "X19 | U3 / 4 "X16 | 33 | 33 | 19 |
| 1BJ9-08 | G1 / 2 "X14 | U3 / 4 "X16 | 37 | 37 | 22 |
| 1BJ9-08-10 | G1 / 2 "X14 | U7 / 8 "X14 | 37 | 37 | 22 |
| 1BJ9-10 | G5 / 8 "X14 | U7 / 8 "X14 | 43 | 43 | 27 |
| 1BJ9-12 | G3 / 4 "X14 | U1.1 / 16 "X12 | 43 | 43 | 27 |
| 1BJ9-16 | G1 "X11 | U1.5 / 16 "X12 | 47 | 52 | 33 |
| 1BJ9-16-20 | G1 "X11 | U1.5 / 8 "X12 | 56 | 59 | 44 |
| 1BJ9-20 | G1.1 / 4 "X11 | U1.5 / 8 "X12 | 59 | 56 | 44 |
| 1BJ9-24 | G1.1 / 2 "X11 | U1.7 / 8 "X12 | 61 | 57 | 50 |
| 1BJ9-32 | G2 "X11 | U2.1 / 2 "X12 | 66 | 63 | 65 |
