1JT 어댑터 피팅은 JIC male 74 ° 콘에서 BSPT male 타입입니다. 02에서 32까지의 1JT 어댑터 피팅의 완전한 크기가 제작되어 연결의 폭 넓은 요구를 충족시킵니다. 표준 크기는 기술 데이터 표에 아래에 나와 있습니다. 우리는 고객의 크기로 제조 할 수 있으며 요구 사항을 충족시켜 설계 할 수 있습니다.
√ 부품 번호 : 1JT (BSPT 수컷에 JIC 수컷 74 ° 콘)
√ 재질 : 45 탄소강; 스테인레스 스틸; 필요에 따라
√ 포장 세부 정보 : 플라스틱 포장, 상자 포장, 상자 포장
√ 주요 경쟁 우위 : 품질 승인, 가격, 서비스
√ 주요 수출 시장 : 미국, 캐나다, 영국, 중동, 남아시아, 유럽
용접 튜브 피팅 도면
기술 데이터 표
| 실 | 치수 | |||||
| PART NO. | 이자형 | 에프 | 에이 | 비 | S1 | 엘 |
| 1JT-04-02 | U7 / 16 "X20 | ZG1 / 8 "X28 | 14 | 10 | 14 | 30 |
| 1JT-04 | U7 / 16 "X20 | ZG1 / 4 "X19 | 14 | 14 | 14 | 34 |
| 1JT-04-06 | U7 / 16 "X20 | ZG3 / 8 "X19 | 14 | 14 | 19 | 34 |
| 1JT-04-08 | U7 / 16 "X20 | ZG1 / 2 "X14 | 14 | 19 | 22 | 41.5 |
| 1JT-05-04 | U1 / 2 "X20 | ZG1 / 4 "X19 | 14 | 14 | 14 | 34 |
| 1JT-05-06 | U1 / 2 "X20 | ZG3 / 8 "X19 | 14 | 14 | 19 | 34 |
| 1JT-05-08 | U1 / 2 "X20 | ZG1 / 2 "X14 | 14 | 19 | 22 | 41.6 |
| 1JT-06-04 | U9 / 16 "X18 | ZG1 / 4 "X19 | 14 | 14 | 17 | 34 |
| 1JT-06 | U9 / 16 "X18 | ZG3 / 8 "X19 | 14 | 14 | 19 | 34 |
| 1JT-06-08 | U9 / 16 "X18 | ZG1 / 2 "X14 | 14 | 19 | 22 | 41 |
| 1JT-08-04 | U3 / 4 "X16 | ZG1 / 4 "X19 | 16.7 | 14 | 22 | 39 |
| 1JT-08-06 | U3 / 4 "X16 | ZG3 / 8 "X19 | 16.7 | 14 | 22 | 38 |
| 1JT-08 | U3 / 4 "X16 | ZG1 / 2 "X14 | 16.7 | 19 | 22 | 44 |
| 1JT-08-12 | U3 / 4 "X16 | ZG3 / 4 "X14 | 16.7 | 19.5 | 30 | 46 |
| 1JT-10-06 | U7 / 8 "X14 | ZG3 / 8 "X19 | 19.5 | 14 | 24 | 42 |
| 1JT-10-08 | U7 / 8 "X14 | ZG1 / 2 "X14 | 19.5 | 19 | 24 | 47 |
| 1JT-10-12 | U7 / 8 "X14 | ZG3 / 4 "X14 | 19.5 | 19.5 | 30 | 48 |
| 1JT-12-08 | U1.1 / 16 "X12 | ZG1 / 2 "X14 | 22 | 19 | 30 | 50 |
| 1JT-12 | U1.1 / 16 "X12 | ZG3 / 4 "X14 | 22 | 19.5 | 30 | 50 |
| 1JT-12-16 | U1.1 / 16 "X12 | ZG1 "X11 | 22 | 24 | 36 | 57 |
| 1JT-12-20 | U1.1 / 16 "X12 | ZG1.1 / 4 "X11 | 22 | 25 | 46 | 60.2 |
| 1JT-16-12 | U1.5 / 16 "X12 | ZG3 / 4 "X14 | 23 | 19.5 | 36 | 53 |
| 1JT-16 | U1.5 / 16 "X12 | ZG1 "X11 | 23 | 24 | 36 | 58 |
| 1JT-16-20 | U1.5 / 16 "X12 | ZG1.1 / 4 "X11 | 23 | 25 | 46 | 61 |
| 1JT-16-24 | U1.5 / 16 "X12 | ZG1.1 / 2 "X11 | 23 | 25 | 50 | 64 |
| 1JT-20-16 | U1.5 / 8 "X12 | ZG1 "X11 | 24.5 | 24 | 46 | 62 |
| 1JT-20 | U1.5 / 8 "X12 | ZG1.1 / 4 "X11 | 24.5 | 25 | 46 | 63 |
| 1JT-24 | U1.7 / 8 "X12 | ZG1.1 / 2 "X11 | 27.5 | 25 | 50 | 69 |
| 1JT-24-32 | U1.7 / 8 "X12 | ZG2 "X11 | 27.5 | 29 | 70 | 74 |
| 1JT-32 | U2.1 / 2 "X12 | ZG2 "X11 | 34 | 29 | 70 | 81 |
항목 5B는 BSP 암나사가있는 BSP 숫놈 60도 시트 결합 씰입니다. 5B 시리즈 어댑터 피팅은 인기있는 판매 YH 유압. YH는 광범위한 BSP 어댑터 라인을 제공하여 연결을 완료합니다. 어댑터는 황동, 전성 철, 단조 및 스테인레스 스틸로 제공됩니다. 이 어댑터 라인의 다양한 선택은 YH에 있습니다.
√ 부품 번호 : 5B (BSP 암수가있는 BSP 수염 60도 시트 결합 씰)
√ 5B 유형 : 직선; 한쪽 BSP 남성, 다른 BSP 여성
√ 5B 장점 : 약속의 품질; Eaton 표준; 합리적인 가격
√ 사용법 : 설치 및 연결이 쉽습니다.
√ OEM 서비스 : 사용 가능
영국 표준 호스 어댑터 도면
기술 데이터 표
| 실 | 치수 | ||||
| PART NO. | 이자형 | 에프 | 에이 | S1 | 엘 |
| 5B-02-04 | G1 / 8 "X28 | G1 / 4 "X19 | 10 | 19 | 28 |
| 5B-04-02 | G1 / 4 "X19 | G1 / 8 "X28 | 12 | 19 | 30 |
| 5B-04 | G1 / 4 "X19 | G1 / 4 "X19 | 12 | 19 | 30 |
| 5B-04-06 | G1 / 4 "X19 | G3 / 8 "X19 | 12 | 22 | 32 |
| 5B-06-04 | G3 / 8 "X19 | G1 / 4 "X19 | 13.5 | 22 | 33.5 |
| 5B-06 | G3 / 8 "X19 | G3 / 8 "X19 | 13.5 | 22 | 33.5 |
| 5B-06-08 | G3 / 8 "X19 | G1 / 2 "X14 | 13.5 | 27 | 33.5 |
| 5B-08-06 | G1 / 2 "X14 | G3 / 8 "X19 | 16 | 27 | 36 |
| 5B-08 | G1 / 2 "X14 | G1 / 2 "X14 | 16 | 27 | 36 |
| 5B-08-10 | G1 / 2 "X14 | G5 / 8 "X14 | 16 | 30 | 42 |
| 5B-08-12 | G1 / 2 "X14 | G3 / 4 "X14 | 16 | 32 | 40 |
| 5B-10-08 | G5 / 8 "X14 | G1 / 2 "X14 | 17.5 | 30 | 44 |
| 5B-12-08 | G3 / 4 "X14 | G1 / 2 "X14 | 18.5 | 32 | 43 |
| 5B-12 | G3 / 4 "X14 | G3 / 4 "X14 | 18.5 | 32 | 42.5 |
| 5B-12-16 | G3 / 4 "X14 | G1 "X11 | 18.5 | 41 | 52.5 |
| 5B-16-12 | G1 "X11 | G3 / 4 "X14 | 20.5 | 41 | 54.5 |
| 5B-16 | G1 "X11 | G1 "X11 | 20.5 | 41 | 54.5 |
| 5B-16-20 | G1 "X11 | G1.1 / 4 "X11 | 20.5 | 50 | 37.5 |
| 5B-20-16 | G1.1 / 4 "X11 | G1 "X11 | 20.5 | 50 | 57.5 |
| 5B-20 | G1.1 / 4 "X11 | G1.1 / 4 "X11 | 20.5 | 50 | 56.5 |
| 5B-20-24 | G1.1 / 4 "X11 | G1.1 / 2 "X11 | 20.5 | 55 | 57.5 |
| 5B-24 | G1.1 / 2 "X11 | G1.1 / 2 "X11 | 23 | 55 | 60 |
| 5B-32-24 | G2 "X11 | G1.1 / 2 "X11 | 23 | 70 | 60 |
| 5B-32 | G2 "X11 | G2 "X11 | 25.5 | 70 | 62.5 |

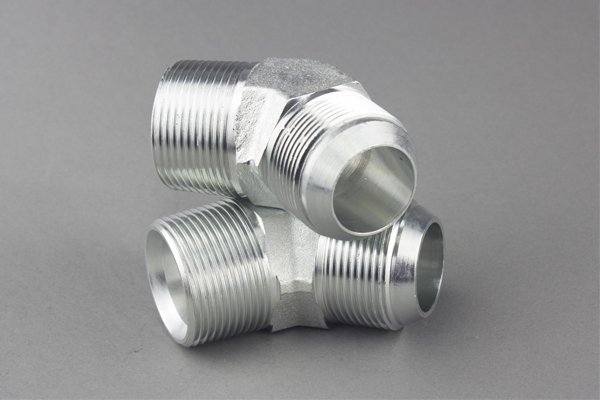

1T4 어댑터 피팅은 45 ° BSPT 남성 유형입니다. 02에서 32 사이의 크기는 일반적으로 우리 공장에서 제조됩니다. 1T4 어댑터 피팅은 20 탄소강으로도 알려진 연강 소재로 공급됩니다. 1T4 어댑터 피팅은 CNC 기계로 단조 된 유형으로 완성되어 고정밀도 및 필요한 공차가 제어됩니다.
√ 부품 번호 : 1T4 (45 ° BSPT Male)
원산지 : Zhejiang, China (Mainland)
√ 재질 : 45 탄소강; 연강; 스테인레스 스틸
√ 패키지 세부 정보 : 나일론 플라스틱 + 골판지 상자 + 여러 합판 케이스
√ 배달 시간 : 재고 제품에 대한 7 일 미만; 상관없이 1 일 주문은 40 일 미만
√ 배송 포트 : 닝보 (가장 가까운 하나); 상하이; 광저우; 기타
BSPT Male 커넥터 도면
기술 데이터 표
| 실 | 치수 | ||||
| PART NO. | 이자형 | 에프 | 에이 | 비 | S1 |
| 1T4-02 | ZG1 / 8 "X28 | ZG1 / 8 "X28 | 19 | 21 | 11 |
| 1T4-04 | ZG1 / 4 "X19 | ZG1 / 4 "X19 | 22 | 27 | 14 |
| 1T4-06 | ZG3 / 8 "X19 | ZG3 / 8 "X19 | 22 | 29 | 17 |
| 1T4-08 | ZG1 / 2 "X14 | ZG1 / 2 "X14 | 27 | 37 | 22 |
| 1T4-12 | ZG3 / 4 "X14 | ZG3 / 4 "X14 | 33 | 43 | 27 |
| 1T4-16 | ZG1 "X11 | ZG1 "X11 | 37 | 47 | 33 |
| 1T4-20 | ZG1.1 / 4 "X11 | ZG1.1 / 4 "X11 | 40 | 56 | 44 |
| 1T4-24 | ZG1.1 / 2 "X11 | ZG1.1 / 2 "X11 | 47 | 57 | 50 |
| 1T4-32 | ZG2 "X11 | ZG2 "X11 | 55 | 63 | 65 |
GT 어댑터 피팅은 02에서 32까지 제조 된 BSPT 암 티입니다. GT 어댑터 피팅은 탄소강 20 개의 연강 소재로 공급됩니다. GT 어댑터 피팅은 CNC 기계에 의해 제조 된 위조 된 타입으로 고정밀 도로 정확한 내구성을 보장합니다.
√ 부품 번호 : GT (BSPT Female Tee)
√ 크기 : 생산 된 표준 품목 인 02에서 32
√ MOQ : 300pcs 재현 된 항목에 대한 하나의 항목.
√ 코팅 : 흰색 아연 도금; 황색 아연 도금; 크롬 도금; 니켈 도금
√ 배달 시간 : 크거나 작은 한 주문에 대한 30 일 미만.
BSPT Female Tee Drawing
기술 데이터 표
| 치수 | |||
| PART NO. | 스레드 E | 에이 | S1 |
| GT-02 | ZG1 / 8 "X28 | 20 | 14 |
| GT-04 | ZG1 / 4 "X19 | 21 | 17 |
| GT-06 | ZG3 / 8 "X19 | 25 | 22 |
| GT-08 | ZG1 / 2 "X14 | 29 | 27 |
| GT-12 | ZG3 / 4 "X14 | 34 | 33 |
| GT-16 | ZG1 "X11 | 40 | 41 |
| GT-20 | ZG1.1 / 4 "X11 | 52 | 54 |
| GT-24 | ZG1.1 / 2 "X11 | 50 | 56 |
| GT-32 | ZG2 "X11 | 63 | 68 |
1BT 어댑터 피팅은 BSP 남성의 60도 시트 결합 씰입니다. 02에서 32까지의 전체 크기는 YH 재고에서 선택할 수 있습니다. 어댑터 피팅은 좋은 품질의 재료로 제조되며 CNC 기계로 정확한 정밀도를 제어합니다. YH는 다양한 종류의 어댑터 피팅을 제공합니다. 제품 요구 사항에 대해서는 당사 웹 사이트를 방문하거나 당사에 문의하십시오.
√ 부품 번호 : 1BT (BSP Male 60 ° Seat Bonded Seal - BSPT Male)
√ 판매 포인트 : 제품 및 서비스 품질 보증; 유리한 가격; 환경 친화적 인 기술; OEM 및 ODM 서비스 제공
√ 애프터 서비스 : 가능
√ MOQ 서비스 : 생산해야하는 경우 한 품목 300PCS; 재고 제품에 대한 제한 없음
√ 배달 시간 : 입금을받은 후 20 일 이내에
스트레이트 어댑터 드로잉
기술 데이터 표
| 실 | 치수 | |||||
| PART NO. | 이자형 | 에프 | 에이 | 비 | S1 | 엘 |
| 1BT-02 | G1 / 8 "X28 | R1 / 8 "X28 | 10 | 10 | 14 | 26 |
| 1BT-02-04 | G1 / 8 "X28 | R1 / 4 "X19 | 10 | 14 | 14 | 30 |
| 1BT-04 | G1 / 4 "X19 | R1 / 4 "X19 | 12 | 14 | 19 | 32 |
| 1BT-04-02 | G1 / 4 "X19 | R1 / 8 "X28 | 12 | 10 | 19 | 28 |
| 1BT-04-06 | G1 / 4 "X19 | R3 / 8 "X19 | 12 | 14 | 19 | 32 |
| 1BT-06 | G3 / 8 "X19 | R3 / 8 "X19 | 13.5 | 14 | 22 | 35 |
| 1T-06-04 | G3 / 8 "X19 | R1 / 4 "X19 | 13.5 | 14 | 22 | 35 |
| 1T-06-08 | G3 / 8 "X19 | R1 / 2 "X14 | 13.5 | 19 | 22 | 41 |
| 1BT-08 | G1 / 2 "X14 | R1 / 2 "X14 | 16 | 19 | 27 | 45 |
| 1BT-08-06 | G1 / 2 "X14 | R3 / 8 "X19 | 16 | 14 | 27 | 40 |
| 1BT-08-12 | G1 / 2 "X14 | R3 / 4 "X14 | 16 | 19.5 | 27 | 45 |
| 1BT-10-08 | G5 / 8 "X14 | R1 / 2 "X14 | 17.5 | 19 | 30 | 45 |
| 1BT-10-12 | G5 / 8 "X14 | R3 / 4 "X14 | 17.5 | 19.5 | 30 | 47 |
| 1BT-12 | G3 / 4 "X14 | R3 / 4 "X14 | 18.5 | 19.5 | 32 | 48 |
| 1BT-12-08 | G3 / 4 "X14 | R1 / 2 "X14 | 18.5 | 19 | 32 | 47 |
| 1BT-12-16 | G3 / 4 "X14 | R1 "X11 | 18.5 | 24 | 36 | 53 |
| 1BT-16 | G1 "X11 | R1 "X11 | 20.5 | 24 | 41 | 58 |
| 1BT-16-12 | G1 "X11 | R3 / 4 "X14 | 20.5 | 19.5 | 41 | 53 |
| 1BT-16-20 | G1 "X11 | R1.1 / 4 "X11 | 20.5 | 25 | 46 | 59 |
| 1BT-20 | G1.1 / 4 "X11 | R1.1 / 4 "X11 | 20.5 | 25 | 50 | 62 |
| 1BT-20-16 | G1.1 / 4 "X11 | R1 "X11 | 20.5 | 24 | 50 | 61 |
| 1BT-20-24 | G1.1 / 4 "X11 | R1.1 / 2 "X11 | 20.5 | 25 | 50 | 62 |
| 1BT-24 | G1.1 / 2 "X11 | R1.1 / 2 "X11 | 23 | 25 | 55 | 65 |
| 1BT-24-16 | G1.1 / 2 "X11 | R1 "X11 | 23 | 24 | 55 | 61 |
| 1BT-24-20 | G1.1 / 2 "X11 | R1.1 / 4 "X11 | 23 | 25 | 55 | 65 |
| 1BT-24-32 | G1.1 / 2 "X11 | R2 "X11 | 23 | 29 | 65 | 69 |
| 1BT-32 | G2 "X11 | R2 "X11 | 25.5 | 29 | 70 | 72 |
| 1BT-32-24 | G2 "X11 | R1.1 / 2 "X11 | 25.5 | 25 | 70 | 68 |
1B4 어댑터 피팅은 45 ° BSP 남성 60 ° 시트 타입으로 서로 다른 기계의 연결에 널리 사용됩니다. 다양한 연결 요구 사항을 충족 할 수있는 YH 생산에 다양한 어댑터 부속품이 포함됩니다. 범용 나사 유형의 피팅은 YH 유압에서 찾아 선택할 수 있습니다. 우리 웹 사이트를 방문하거나 자세한 요구 사항에 대해 문의하십시오.
√ 부품 번호 : 1B4 (45 ° BSP 남성 60 ° 시트)
√ 크기 : 1/8 "에서 2"; 우리의 공장에서 다른 크기 나 차이점을 완성 할 수도 있습니다.
√ 나사 유형 : BSP 남성에서 BSP 남성까지
√ 관련 유형 : 스트레이트 유형 (1B); 90 ° 엘보 타입 (1B9)
√ 무료 샘플 : 5pcs 미만 제공.
산업용 튜브 피팅 도면
기술 데이터 표
| 실 | 치수 | ||||
| PART NO. | 이자형 | 에프 | 에이 | 비 | S1 |
| 1B4-02-04 | G1 / 8 "X28 | G1 / 4 "X19 | 22 | 22 | 14 |
| 1B4-04 | G1 / 4 "X19 | G1 / 4 "X19 | 22 | 22 | 14 |
| 1B4-04-06 | G1 / 4 "X19 | G3 / 8 "X19 | 22 | 22 | 17 |
| 1B4-06 | G3 / 8 "X19 | G3 / 8 "X19 | 22 | 22 | 17 |
| 1B4-06-08 | G3 / 8 "X19 | G1 / 2 "X14 | 27 | 27 | 22 |
| 1B4-08 | G1 / 2 "X14 | G1 / 2 "X14 | 27 | 27 | 22 |
| 1B4-08-12 | G1 / 2 "X14 | G3 / 4 "X14 | 33 | 33 | 27 |
| 1B4-10 | G5 / 8 "X14 | G5 / 8 "X14 | 27 | 27 | 22 |
| 1B4-10-12 | G5 / 8 "X14 | G3 / 4 "X14 | 33 | 33 | 27 |
| 1B4-12 | G3 / 4 "X14 | G3 / 4 "X14 | 33 | 33 | 27 |
| 1B4-12-16 | G3 / 4 "X14 | G1 "X11 | 37 | 37 | 33 |
| 1B4-16 | G1 "X11 | G1 "X11 | 37 | 37 | 33 |
| 1B4-16-20 | G1 "X11 | G1.1 / 4 "X11 | 40 | 40 | 44 |
| 1B4-20 | G1.1 / 4 "X11 | G1.1 / 4 "X11 | 40 | 40 | 44 |
| 1B4-20-24 | G1.1 / 4 "X11 | G1.1 / 2 "X11 | 47 | 47 | 50 |
| 1B4-24 | G1.1 / 2 "X11 | G1.1 / 2 "X11 | 47 | 47 | 50 |
| 1B4-32 | G2 "X11 | G2 "X11 | 55 | 55 | 65 |

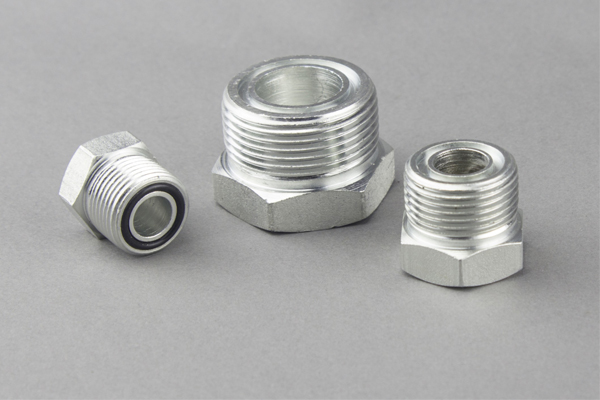

4B 어댑터 피팅은 BSP 수컷 60 ° 시트 또는 결합 된 씰 플러그 타입입니다. YH는 유압 파이프 피팅 전문 제조 업체입니다. 우리는 영국의 유압 파이프 피팅 제조에 풍부한 경험을 가지고 있습니다. 진보 된 CNC 장비를 갖추고 숙련 된 인력으로 구성된 우리는 통계적 기술 연구 분석을 사용하여 어댑터 피팅의 정확한 품질을 보증합니다.
√ 부품 번호 : 4B (BSP Male 60 ° 시트 또는 보 세드 씰 플러그)
√ 크기 : 02에서 32까지 우리 생산에 널리 관여합니다.
√ 재질 : 탄소강; 스테인레스 스틸; 놋쇠
√ 샘플 정책 : 5pcs 이하는 무료입니다.
√ 지불 기간 : 사전에 100 % TT (소액 주문의 경우); 30 % TT, 선적 전 또는 선하 증권에 대하여 70 % TT; 신용장 지불도 가능합니다.
유압 플러그 드로잉
기술 데이터 표
| 치수 | ||||
| PART NO. | 스레드 E | 기음 | S1 | S2 |
| 4B-02 | G1 / 8 "X28 | 10 | 14 | 16 |
| 4B-04 | G1 / 4 "X19 | 12 | 19 | 18 |
| 4B-06 | G3 / 8 "X19 | 13.5 | 22 | 21 |
| 4B-08 | G1 / 2 "X14 | 16 | 27 | 24 |
| 4B-10 | G5 / 8 "X14 | 17.5 | 30 | 27 |
| 4B-12 | G3 / 4 "X14 | 18.5 | 32 | 28 |
| 4B-16 | G1 "X11 | 20.5 | 41 | 32 |
| 4B-20 | G1.1 / 4 "X11 | 20.5 | 50 | 37 |
| 4B-24 | G1.1 / 2 "X11 | 23 | 55 | 40 |
| 4B-32 | G2 "X11 | 25.5 | 70 | 43 |
3B9 어댑터 피팅은 90도 BSP 암나사 60도 콘 유형입니다. YH Hydraulic은 다양한 종류의 BSP 어댑터 피팅을 제공하여 연결을 완성합니다. 피팅은 황동, 전성 철, 단조 및 스테인레스 스틸로 제공됩니다. 이 어댑터 피팅 라인의 다양한 선택 품목 인 YH Hydraulic이 있습니다.
√ 부품 번호 : 3B9 (90 ° BSP 암컷 60 ° 원뿔)
√ 크기 : G1 / 8 "에서 G2"까지 저희 공장에서 사용 가능합니다
√ 브랜드 : YH; 생산 표준은 Eaton과 동일합니다.
√ 적용 분야 : 석유, 화학, 기계, 전력, 조선, 제지, 건설 등
√ 테스트 : 전체 주문이 배달되기 전에 테스트에 소량이 투입됩니다.
BSP 암 엘보 아답터 도면
기술 데이터 표
| 이자형 | 치수 | |||
| PART NO. | 스레드 E | 기음 | S1 | S2 |
| 3B9-02 | G1 / 8 "X28 | 5.5 | 11 | 14 |
| 3B9-04 | G1 / 4 "X19 | 5.5 | 11 | 19 |
| 3B9-06 | G3 / 8 "X19 | 6.5 | 17 | 22 |
| 3B9-08 | G1 / 2 "X14 | 8 | 19 | 27 |
| 3B9-10 | G5 / 8 "X14 | 10.5 | 22 | 30 |
| 3B9-12 | G3 / 4 "X14 | 11.5 | 27 | 32 |
| 3B9-16 | G1 "X11 | 11.5 | 33 | 41 |
| 3B9-20 | G1.1 / 4 "X11 | 12 | 44 | 50 |
| 3B9-24 | G1.1 / 2 "X11 | 13 | 50 | 55 |
| 3B9-32 | G2 "X11 | 16 | 65 | 70 |
